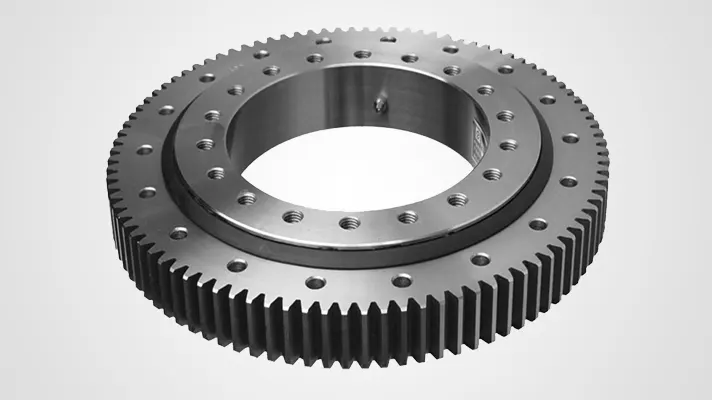

Galas slewing roller silang satu baris terdiri daripada dua cincin, struktur padat, ringan, pelepasan kecil, jadi ketepatan tinggi diperlukan. Roller menggunakan susunan silang 1:1

Catatan:

• n1 ialah No. daripada lubang pelincir, pengguna boleh menentukan kedudukan lubang pelincir.
• n-φ boleh ditukar kepada lubang benang, diameter lubang M, kedalaman benang 2M.
• Terdapat produk standard dalam katalog, dan diameter dalam dan luar adalah toleransi rawak. Jika terdapat keperluan pengesanan untuk galas slewing, sila nyatakan tapak dan toleransi.
• Ia adalah jenis standard produk kami, jika anda memerlukan lebih banyak sila hubungi jurutera.

No. DL mm	Ring Dimension				Mounting Dimension					Structure Dimension					Gear Parameter					Gear Torque		N.W kg
	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	Normalizing kN	Q&T kN
110.25.500		602	398	75	566	434	20	18	16	4	498	502	65	10								77
110.25.560		662	458	75	626	494	20	18	16	4	558	562	65	10								87
110.25.630		732	528	75	696	564	24	18	16	4	628	632	65	10								95
110.25.710		812	608	75	776	644	24	18	16	4	708	712	65	10								111
110.28.800		922	678	82	878	722	30	22	20	6	798	802	72	10								167
110.28.900		1022	778	82	978	822	30	22	20	6	898	902	72	10								186
110.28.1000		1122	878	82	1078	922	36	22	20	6	998	1002	72	10								204
110.28.1120		1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10								233
110.32.1250		1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10								337
110.32.1400		1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10								369
110.32.1600		1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10								425
110.32.1800		1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10								525
110.40.2000		2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12								815
110.40.2240		2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12								944
110.40.2500		2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12								1026
110.40.2800		2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12								1375
110.50.3150		3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12								2097

No. DL mm	Ring Dimension				Mounting Dimension					Structure Dimension					Gear Parameter					Gear Torque		N.W kg
	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	Normalizing kN	Q&T kN
111.25.500	629	602	398	75	566	434	20	18	16	4	498	502	65	10	60	5	123	+0.5	0.1	37	52	84
112.25.500	628.8	602	398	75	566	434	20	18	16	4	498	502	65	10	60	6	102	+0.5	0.1	45	62	84
111.25.560	689	662	458	75	626	494	20	18	16	4	558	562	65	10	60	5	135	+0.5	0.1	37	52	92
112.25.560	688.8	662	458	75	626	494	20	18	16	4	558	562	65	10	60	6	112	+0.5	0.1	45	62	92
111.25.630	772.8	732	528	75	696	564	24	18	16	4	628	632	65	10	60	6	126	+0.5	0.1	45	62	111
112.25.630	774.4	732	528	75	696	564	24	18	16	4	628	632	65	10	60	8	94	+0.5	0.1	60	83	111
111.25.710	850.8	812	608	75	776	644	24	18	16	4	708	712	65	10	60	6	139	+0.5	0.1	45	62	125
112.25.710	854.4	812	608	75	776	644	24	18	16	4	708	712	65	10	60	8	104	+0.5	0.1	60	83	125
111.25.800	966.4	922	678	82	878	722	30	22	20	6	798	802	72	10	65	8	118	+0.5	0.1	65	91	179
112.28.800	968	922	678	82	878	722	30	22	20	6	798	802	72	10	65	10	94	+0.5	0.1	81	114	179
111.28.900	1062.4	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	8	130	+0.5	0.1	65	91	200
112.28.900	1068	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	10	104	+0.5	0.1	81	114	200
111.28.1000	1188	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	10	116	+0.5	0.1	81	114	242
112.28.1000	1185.6	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	12	96	+0.5	0.1	97	136	242
111.28.1120	1298	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	10	127	+0.5	0.1	81	114	261
112.28.1120	1305.6	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	12	106	+0.5	0.1	97	136	261
111.32.1250	1449.6	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	12	118	+0.5	0.1	113	157	362
112.32.1250	1453.2	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	14	101	+0.5	0.1	132	182	362
111.32.1400	1605.6	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	12	131	+0.5	0.1	113	157	417
112.32.1400	1607.2	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	14	112	+0.5	0.1	132	182	411
111.32.1600	1817.2	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	14	127	+0.5	0.1	132	182	488
112.32.1600	1820.8	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	16	111	+0.5	0.1	151	224	484
111.32.1800	2013.2	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	14	141	+0.5	0.1	132	182	530
112.32.1800	2012.8	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	16	123	+0.5	0.1	151	224	530
111.40.2000	2268.8	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	16	139	+0.5	0.1	181	250	935
112.40.2000	2264.4	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	18	123	+0.5	0.1	203	281	935
111.40.2240	2492.8	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	16	153	+0.5	0.1	181	250	1008
112.40.2240	2498.4	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	18	136	+0.5	0.1	203	281	1008
111.40.2500	2768.4	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	18	151	+0.5	0.1	203	281	1147
112.40.2500	2776	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	20	136	+0.5	0.1	226	313	1147
111.40.2800	3074.4	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	18	168	+0.5	0.1	203	281	1320
112.40.2800	3076	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	20	151	+0.5	0.1	226	313	1320
111.50.3150	3476	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	20	171	+0.5	0.1	276	383	2222
112.50.3150	3471.6	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	22	155	+0.5	0.1	304	421	2222

No. DL mm	Ring Dimension				Mounting Dimension					Structure Dimension					Gear Parameter					Gear Torque		N.W kg
	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	Normalizing kN	Q&T kN
113.25.500	367	602	398	75	566	434	20	18	16	4	498	502	65	10	60	5	74	+0.5	0.2	37	52	85
114.25.500	368.4	602	398	75	566	434	20	18	16	4	498	502	65	10	60	6	62	+0.5	0.2	45	62	85
113.25.560	427	662	458	75	626	494	20	18	16	4	558	562	65	10	60	5	86	+0.5	0.2	37	52	96
114.25.560	428.4	662	458	75	626	494	20	18	16	4	558	562	65	10	60	6	72	+0.5	0.2	45	62	96
113.25.630	494.4	732	528	75	696	564	24	18	16	4	628	632	65	10	60	6	83	+0.5	0.2	45	62	110
114.25.630	491.2	732	528	75	696	564	24	18	16	4	628	632	65	10	60	8	62	+0.5	0.2	60	83	110
113.25.710	572.4	812	608	75	776	644	24	18	16	4	708	712	65	10	60	6	96	+0.5	0.2	45	62	126
114.25.710	571.2	812	608	75	776	644	24	18	16	4	708	712	65	10	60	8	72	+0.5	0.2	60	83	122
113.28.800	635.2	922	678	82	878	722	30	22	20	6	798	802	72	10	65	8	80	+0.5	0.2	65	91	186
114.28.800	634	922	678	82	878	722	30	22	20	6	798	802	72	10	65	10	64	+0.5	0.2	81	114	186
113.28.900	739.2	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	8	93	+0.5	0.2	65	91	208
114.28.900	734	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	10	74	+0.5	0.2	81	114	208
113.28.1000	824	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	10	83	+0.5	0.2	81	114	220
114.28.1000	820.8	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	12	69	+0.5	0.2	97	136	220
113.28.1120	944	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	10	95	+0.5	0.2	81	114	273
114.28.1120	940.8	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	12	79	+0.5	0.2	97	136	273
113.32.1250	1048.8	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	12	88	+0.5	0.2	113	157	386
114.32.1250	1041.6	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	14	75	+0.5	0.2	132	182	390
113.32.1400	1192.8	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	12	100	+0.5	0.2	113	157	441
114.32.1400	1195.6	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	14	86	+0.5	0.2	132	182	441
113.32.1600	1391.6	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	14	100	+0.5	0.2	132	182	502
114.32.1600	1382.4	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	16	87	+0.5	0.2	151	224	517
113.32.1800	1573.6	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	14	113	+0.5	0.2	132	182	605
114.32.1800	1574.4	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	16	99	+0.5	0.2	151	224	605
113.40.2000	1734.4	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	16	109	+0.5	0.2	181	250	977
114.40.2000	1735.2	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	18	97	+0.5	0.2	203	281	977
113.40.2240	1990.4	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	16	125	+0.5	0.2	181	250	1229
114.40.2240	1987.2	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	18	111	+0.5	0.2	203	281	1229
113.40.2500	2239.2	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	18	125	+0.5	0.2	203	281	1211
114.40.2500	2228	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	20	112	+0.5	0.2	226	313	1211
113.40.2800	2527.2	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	18	141	+0.5	0.2	203	281	1396
114.40.2800	2528	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	20	127	+0.5	0.2	226	313	1396
113.50.3150	2828	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	20	142	+0.5	0.2	276	383	2344
114.50.3150	2824.8	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	22	129	+0.5	0.2	304	421	2344
